LFSR

  • LFSR是指给定前一状态的输出,将该输出的线性函数在用作输入的移位寄存器。
  • 其中异或运算是最常见的单比特线性函数,对寄存器的某些位进行异或操作后作为输入,再对寄存器中的各比特进行整体移位。也就是先进行异或运算再进行位移运算

LFSR的两种形式

  • LFSR其实不止上面介绍的一种方式,其实还有另一种方式。

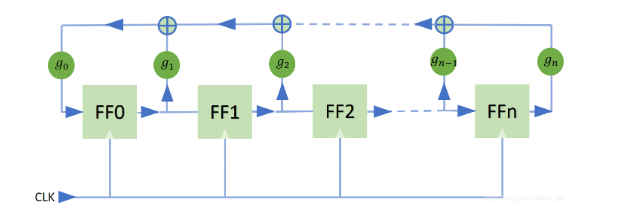

  • 对于上面介绍的这种,是比较经典的,将其称为Fibonacci型,其实就是指定抽头影响输入位。

image-20250622160519756

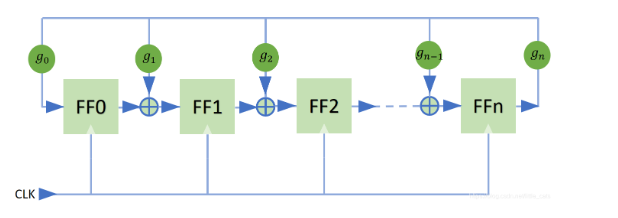

  • 还有一种LFSR类型,该类型为Galois型,这种类型是输出位送给输入位后逐位异或,从而影响其他位,得到伪随机。

image-20250622160529128

LFSR算法描述(Fibonacci型)

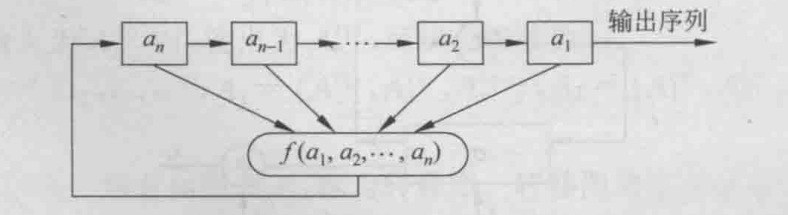

  • 我们先来给出一张图片,这张图片就简单介绍了LFSR算法。这张图主要做了一下几个事情:

    • 对于初始的状态anan1...a2a1a_na_{n-1}...a_{2}a_{1},经过一个线性函数f(a1,a2,...,an)f(a_1,a_2,...,a_n)的运算,其实f(a1,a2,...,an)f(a_1,a_2,...,a_n)这个线性函数就是异或操作,即f(a1,a2,...,an)=a1a2...anf(a_1,a_2,...,a_n)=a_1\oplus a_2 \oplus ...\oplus a_n,得到一个结果作为我们后续的输入的bit值,所以这个函数运算结果只有0或者1,先暂时保存这个值

    • 之后将anan1...a2a1a_na_{n-1}...a_2a_1经过位移后整体就变成an1an2...a1a0a_{n-1}a_{n-2}...a_1a_0,此时a0a_0其实就是作为输出值了

    • 最后我们再将f(a1,a2,...,an)f(a_1,a_2,...,a_n)运算得到的结果传递给ana_n,此时就构成了新的一组anan1...a2a1a_na_{n-1}...a_2a_1序列

    • 之后像这样不断的线性位移计算,我们就能得到这些二进制序列,我们每线性位移n次取一次序列,这样就得到了n位伪随机数

    • 注意:不一定所有的都参与线性运算,一般只选择几个位参与线性运算

image-20250622160603602

有几个注意点

  1. 将参与线性运算f(a1,a2,...,an)f(a_1,a_2,...,a_n)的位称为抽头,也就是LFSR状态下影响输入的位
  2. LFSR最右边的位为输出位,同时它始终也是抽头
  3. 抽头是有顺序的异或,然后反馈到最左边的位。
  4. 最右边的位序列称为输出流,如上图所示其实我们的输出流其实是a1a_1先输出出来,然后a2a_2,最后才是ana_n
  5. 最大长度LFSR产生m序列具有2m12^m-1种状态,寄存器全零状态的时候线性位移后还是全零
  • 接下来我们使用Python实现一下简单的32位LFSR伪随机数:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
def _int32(x):
return x & 0xFFFFFFFF

class LFSR:
def __init__(self,seed):
# seed作为初始化寄存器的一个种子
# 规定二进制序列是这样的an an-1 ... a2 a1与上图描述一致
self.seed = _int32(seed)

def xor(self):
# 规定a26 a16 a11 a1都作为抽头
x = bin(self.seed)[2:].zfill(32)
tap = [25,15,10,0]
tmp = 0
for i in tap:
tmp ^=int(x[i],2)
return tmp

def lshift(self,an,reg):
# 进行位移运算
return _int32((an<<31)|(reg>>1))

def LSF(self):
# 生成32位的随机数
# 其实也可以直接LSF一次,而不用32次
for i in range(32):
an = self.xor()
self.seed=self.lshift(an,self.seed)
return self.seed

LFSR = LFSR(0xF75a15663499)
for i in range(10):
print(LFSR.LSF())

LFSR数学表示(Fibonacci型)

  • LFSR有三种数学表示分别是递推公式、多项式表示、矩阵表示,其转换为数学符号,在有的时候更有利于推导公式之类的。

  • 首先我们来介绍这张图所有位都参与异或的情况:

    • 设初始序列为an1an2...a1a0a_{n-1}a_{n-2}...a_1a_0,由于我们每个位都参与运算,所以每个位都影响了最终结果
    • 所以此时我们就可以写成这样一个模2的方程an+1=an+an1+...+a2+a1 mod 2a_{n+1}=a_{n}+a_{n-1}+...+a_2+a_1~mod~2
    • 此时我们还可以使用多项式的形式来表示P(x)=xn+xn1+...+x2+x+1 mod 2P(x)=x^{n}+x^{n-1}+...+x^{2}+x+1~mod~2
  • 对于上图我们还可以使用矩阵来表示,我们可以定义状态向量AnA_n转移矩阵BnB_n

An=[anan1a2a1]Bn=[1111100001000010]A_n=\begin{bmatrix}a_n\\a_{n-1}\\ \vdots \\ a_2 \\ a_1 \end{bmatrix}\\ B_n=\begin{bmatrix}1&&1 && \cdots &&1 &&1\\ 1 && 0 && \cdots && 0 && 0\\ 0 && 1 && \cdots && 0&&0\\ \vdots && \vdots && \ddots && \vdots && \vdots\\ 0 && 0 && \dots &&1&&0 \end{bmatrix}

  • 最后得到结果

An+1=BnAn=[an+an1+...+a2+a1 mod 2ana3a2]A_{n+1}=B_nA_n=\begin{bmatrix}a_n+a_{n-1}+...+a_2+a_1~mod~2\\a_n\\ \vdots \\ a_3 \\ a_2 \end{bmatrix}

  • 但是由于在设计LFSR的时候我们并不会每一位都参与异或,此时我们就在aia_i的前面添加一个系数,如果该位是抽头的话aia_i前面的系数就为1,该位不是抽头的话aia_i前面的系数就是0
  • 例如上面使用Python编写的LFSR,就选用的是a26a16a11a1a_{26}、a_{16}、a_{11}、a_{1}作为抽头这样的话,就可以使用数学表达式得到这么一个序列

an+1=a26+a16+a11+a1 mod 2P(x)=x26+x16+x11+x+1 mod 2a_{n+1}=a_{26}+a_{16}+a_{11}+a_1~mod~2\\ P(x)=x^{26}+x^{16}+x^{11}+x+1~mod~2

  • 使用矩阵表示就如下,BnB_n太大写不下:

An=[a32a31a2a1]A_n=\begin{bmatrix}a_{32}\\a_{31}\\ \vdots \\ a_2 \\ a_1 \end{bmatrix}\\

  • 最后的结果要如下:

An+1=BnAn=[a26+a16+a11+a1 mod 2a32a3a2]A_{n+1}=B_nA_n=\begin{bmatrix}a_{26}+a_{16}+a_{11}+a_1~mod~2\\a_{32}\\ \vdots \\ a_3 \\ a_2 \end{bmatrix}

  • 所以归纳出输出序列,执行第m次的线性位移操作后的输出值的递推如下:

ai+m=j=0m+1pjai+j mod 2si,pi{0,1},i=0,1,2,...a_{i+m}=\sum^{m+1}_{j=0}p_j *a_{i+j}~mod~2\\s_i,p_i\in\{0,1\},i=0,1,2,...

  • 多项式表示为,如果第i位为抽头pip_i就为1,否则为0:
  • 这里注意有的多项式表达最高次数位始终为1,但是这里我们是将最低次数位默认为输出位,所以这里多项式始终有个1,具体情况再具体定义这个多项式就行了

P(x)=pn1xn1+pn2xn2+...+p2x2+p1x+1 mod 2P(x) = p_{n-1}x^{n-1}+p_{n-2}x^{n-2}+...+p_{2}x^{2}+p_1x+1~mod~2

  • 最后矩阵状态转移就不写了,写矩阵太麻烦了。

LFSR的逻辑图(Fibonacci型)

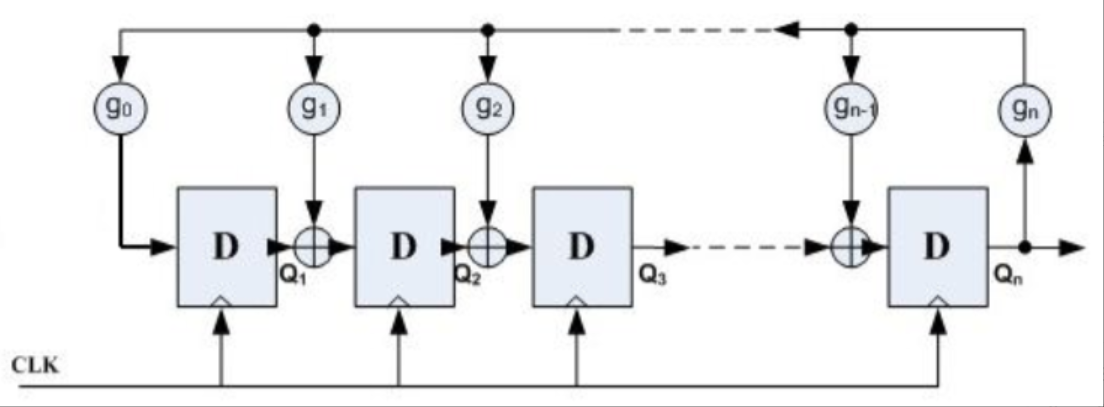

  • 由于LFSR的特性,其是比较容易在硬件中实现的,逻辑电路图并不复杂。其组成其实就是n个触发器,加上一些异或门再通过导线连接即可得到一个硬件的LFSR。
  • 如下图所示:

image-20250622160904448

LFSR破解

  • 对于LFSR的破解需要用上一个经典的算法也就是 Berlekamp-Massey算法。这里建议先去学习一下Berlekamp-Massey算法,先从它的数学抽象出来的问题入手,在破解LFSR的时候会更有助于理解。Berlekamp–Massey 算法 - OI Wiki
  • 对于Berlekamp-Massey算法,就不在这里详细介绍,这里只介绍Berlekamp-Massey算法在破解LFSR中的应用。

LFSR深入理解

  • 接下来要介绍一些相关的定义和定理作为学习Berlekamp-Massey算法的前置知识。

知识点1

假设一个LFSR长度为L,LFSR的最初状态其实就等于LFSR所产生的序列的前L位输出。如下图所示,序列a0a1...ana_0、a_1、...、a_n其实就是长度为N的LFSR的初始状态。

从第L+1L+1位开始的所有输出,完全由LFSR的反馈结构初始状态决定,说明了一旦LFSR的反馈结构确定并且设置了初始状态,那么输出序列就唯一确定

image-20250622160953542

知识点2

当我们要用阶(其实是LFFR的长度)为L的LFSR,来生成长度为NN的序列其实会出现以下两种情况:

  1. L>=N时,该LFSR一定能生成长度为NN的序列,但是并不是最短的一个LFSR
  2. L<N时,如果该LFSR能生成长度为$$N$$的序列,那么从第L+1L+1位开始就必须满足递推式sn=i=1Lcisni mod 2s_n=\sum^{L}_{i=1}c_{i}s_{n-i}~mod~2

定理1:

如果某个长度为L的LFSR能生成长度为N的序列,s0s1...sN1s_0、s_1、...、s_{N-1},但是无法生成第sNs_{N}项,那么任何一个可以完整生成序列s0s1...sns_0、s_1、...、s_{n}的LFSR,其长度必须满足LN+1LL^{'}≥N+1-L,这个其实是B-M算法的下界定理

引理:

如果一个长度为n的LFSR记为Ln(s)L_{n}(s),生成了s0,s1,...,sN1s_0,s_1,...,s_{N-1}但是该LFSR并不能生成s0,s1,...,sn1,sns_0,s_1,...,s_{n-1},s_{n},那么就有Ln+1(s)max[LN(s),N+1LN(s)]L_{n+1}(s)≥max[L_{N}(s),N+1-L_{N}(s)]

定理2:

如果一个长度位N的LFSR
