• 还是得接触一下Linux内核驱动开发，这样才更了解Linux内核pwn。

  • 首先我们给一个C语言编写的内核驱动版本的Hello world，逐行理解这个代码，并配置环境。

  • 网站：The Linux Kernel Module Programming Guide

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*
 *  hello-1.c - The simplest kernel module.
 */
#include <linux/module.h>       /* Needed by all modules */
#include <linux/kernel.h>       /* Needed for KERN_INFO */

int init_module(void)
{
        printk(KERN_INFO "Hello world 1.\n");

        /*
         * A non 0 return means init_module failed; module can't be loaded.
         */
        return 0;
}

void cleanup_module(void)
{
        printk(KERN_INFO "Goodbye world 1.\n");
}

MODULE_LICENSE("GPL");

内核模块基础

内核模块相关概念

  • 内核模块，英文名称为Kernel Module，内核模块的可执行文件后缀通常是.ko，如hello.ko：
    • 内核模块是一段可以根据需要加载和卸载内核中的代码。
    • 内核模块可以在不重启系统的情况下扩展内核的功能。
    • 最常见的内核模块其实就是设备驱动程序，它使得内核能够访问连接到系统上的硬件。例如，鼠标其实就是一个硬件，鼠标连接到电脑上，就是由某个内核模块使得内核能与鼠标相互交互，进而操作电脑。
    • 如果没有内核模块，在添加一个新的内核功能，我们就必须修改内核文件，并重新编译内核，这不仅会使得内核变得很大，而且编译内核之后还需要重启电脑，非常不方便。

注意：在具体了解内核模块之前，我将设备驱动等同于内核模块了，这是不对的，设备驱动是内核模块的其中一种。

拓展：内核模块除了有设备驱动程序，还包括了文件系统模块，网络协议模块，非硬件驱动类型的模块，内核功能拓展模块，安全模块，虚拟化或容器相关模块，伪文件系统、接口模块，其实任何可以动态插入内核的功能单元都可以是模块。

内核模块操作

  • 在Linux中我们将介绍几个对内核模块的操作，注意在执行这些操作一般都需要root权限：

    • 查看已经载入到内核正在运行的内核模块
    • 将未被载入的内核模块载入到内核中。
    • 将被载入的内核模块从内核中移除。

  • 要查看已经载入内核的内核模块，在Linux中可以使用lsmod命令来查看。

    • 运行lsmod就会显示出已经载入内核的内核模块

    image-20260521232109954

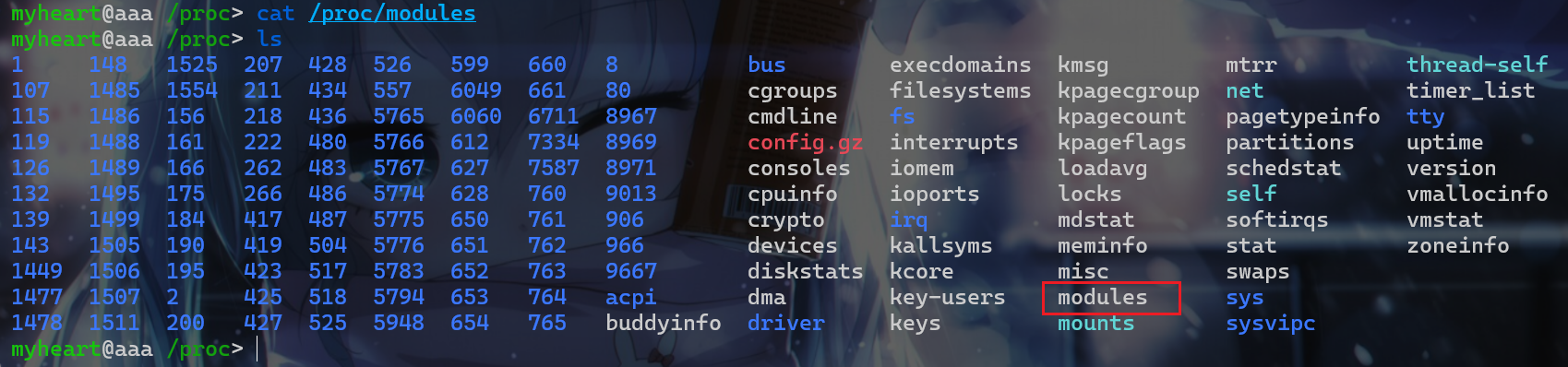

    • 运行lsmod命令本质上是读取/proc/modules这个文件，并输出到终端上。

    image-20260521232216580

  • 要将内核模块载入到内核中(其实就是运行内核模块，与运行用户程序是不一样的。)insmod和modprobe这两个命令都可以使用。而这两个命令稍微会有区别：

    • modprobe：最后是调用insmod命令将内核模块载入内核，该命令会自动寻找模块的默认位置，懂得如何找出依赖关系并按正确的顺序加载模块。相对来说更灵活。
    • insmod：这个就是直接将内核模块载入内核，在载入内核模块的时候需要输入内核模块完整的路径，相对来说比较死板。
    • 注意：对于初学来说，就使用insmod进行内核模块的载入即可，modprobe等之后再说。

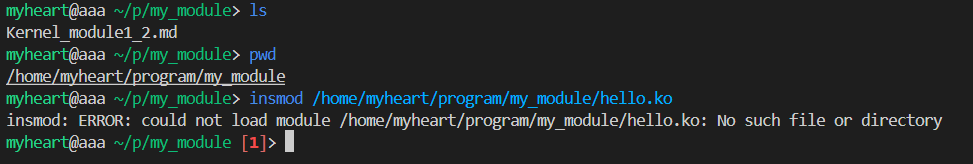

    • 假设我们这边有一个内核模块，使用insmod载入内核模块就需要输入如下命令，如下图所示，当然图中还是没有hello.ko模块的：

    image-20260521233139705

1
2
insmod /home/myheart/program/my_module/hello.ko
modprobe hello
  • 要将已经载入到内核的内核模块移除，可以使用rmmod命令，也可以使用modprobe -r命令。
1
2
3
4
rmmod 模块名
rmmod /home/myheart/program/my_module/hello.ko
modprobe -r 模块名
modprobe -r hello

环境准备

在编写一个内核程序之前，还需要解决几个问题，也就是环境问题：

  • 内核版本问题：选择内核版本，有些魔改后的内核，或者打了补丁这就会导致一些问题，并且有些Linux发行版/usr/src/是缺少头文件的，就导致无法编译，所以我们尽量下载、编译并启动一个全新的、纯净的Linux内核。
  • 模块版本管理问题：当一个内核模块编译是给linux kernel 5.8.1使用的，那如果在linux kernel 5.8.2载入该模块基本上会报错，因为大部分Linux发行版的stock 内核都默认开启了modversioning选项。最好是编译一个关闭modversioning的内核。
  • 编译问题：注意到前面的内核模块的hello world程序，引入了与用户态的C语言不同的头文件<linux/module.h>和<linux/kernel.h>。而gcc默认引用在/usr/src/这个文件夹中的这两个头文件。如果/usr/src/文件夹中没有这两个头文件，gcc编译就会报错。
  • 调试问题：内核模块不能像printf()那样打印到屏幕上，它会记录一些信息和警告，这些信息最终只会打印到控制台中这个控制台指的是tty终端，而不是xterm等图形终端，如果使用xterm载入内核模块，只会有日志、信息和警告会被记录，而不会被输出到控制台中。我们可以输入tty命令，如果输出的是/dev/pts/tty0那么就是伪终端信息不会打印，如果是/dev/tty1那么就是真实的控制台。

我的环境：

  1. 使用重新编译内核后的WSL2这样支持使用qemu，再下载一个干净的内核源码和与之对应的头文件。
  2. 编译干净的内核源码，并关闭modversioning，并使用busybox文件系统，配合qemu模拟出一个简单的系统，而qemu模拟出来的系统终端是/dev/tty
  3. 在WSL2中修改gcc编译的一些设置，使得编译时能正确引用头文件，这样实现在WSL2使用gcc编译好的内核模块，可以与内核打包成cpio文件格式，使用qemu模拟的时候放入所模拟的操作系统中，从而对内核进行调试与操作。

WSL2内核重新编译

  • 重新编译WSL2内核是为了能够使用qemu，这一步在我博客上已经写过了，这里不多说了。

编译纯净内核源码

  • 由于WSL2版本对应的是5.15.153.1-microsoft-standard-WSL2，为了兼容，同时也算是省事吧，我就选择与5.15.153.1-microsoft-standard-WSL2相近的Linux kernel 5.15版本。

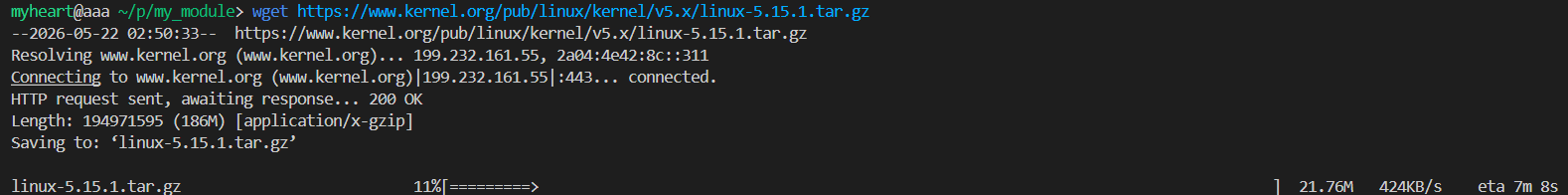

  • 使用wget命令从linux kernel网站上下载对应版本的内核源码，这里选择下载的是linux kernel 5.15.1版本的：
1
wget https://www.kernel.org/pub/linux/kernel/v5.x/linux-5.15.1.tar.gz

image-20260522025139966

  • 下载完整后使用命令将源码的压缩包进行解压操作：
1
tar -zxvf linux-5.15.1.tar.gz
  • 接着下载编译linux kernel所需要的工具
1
2
3
sudo apt update
sudo apt upgrade
sudo apt install -y build-essential libncurses-dev bison flex libssl-dev libelf-dev bc git
  • 这里为了不多事，就直接将WSL2的内核配置文件作为该内核编译的配置文件(不太建议这样，因为不能保证WSL2的编译配置有没很大改动)
1
2
cd linux-5.15.1/
zcat /proc/config.gz > .config
  • 接着关闭内核模块版本管理：
1
scripts/config --disable MODVERSIONS

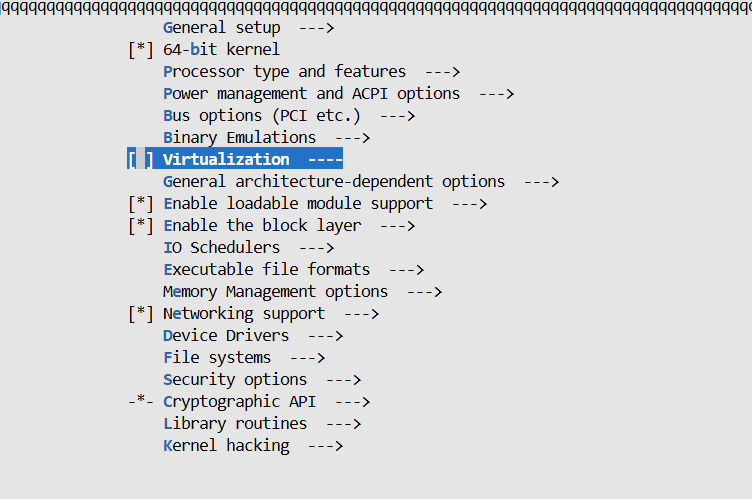

  • 接着使用make menuconfig命令，进入配置界面，把虚拟化部分给关了，可以减少一点编译时间，然后保存配置。

image-20260522032334678

  • 接着给编译所要运行的脚本文件添加可执行权限：
1
2
chmod +x scripts/*.sh
chmod +x scripts/remove-stale-files

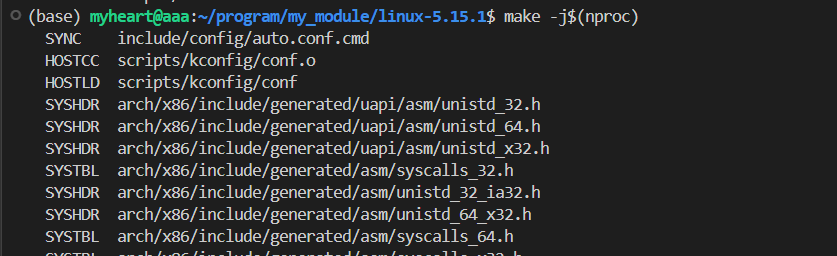

  • 接着直接使用全部cpu核心开始编译内核
1
make -j$(nproc)

image-20260522032754919

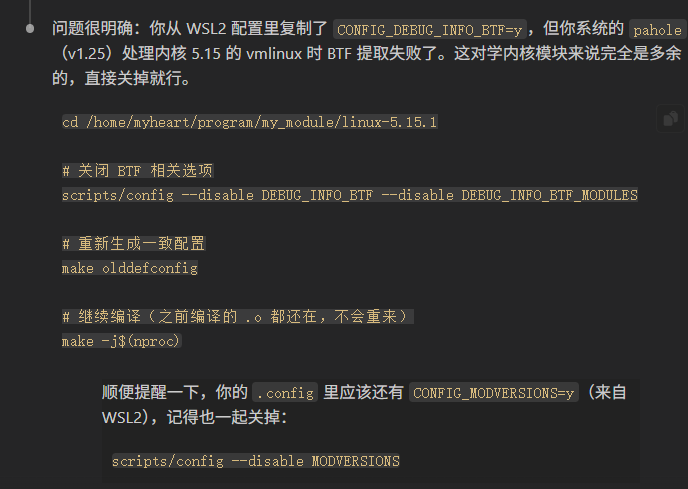

  • 在编译的时候还是遇到报错了，处理方案在这里

image-20260522033243885

1
2
3
scripts/config --disable DEBUG_INFO_BTF --disable DEBUG_INFO_BTF_MODULES
scripts/config --disable MODVERSIONS
make -j$(nproc)

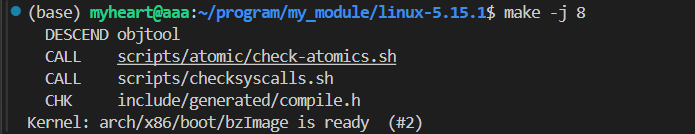

  • 编译完成

image-20260522034201387

  • 将内核复制一份过来，这样就有编译好的内核了。
1
cp ./arch/x86/boot/bzImage ../

image-20260522034256460

使用qemu启动内核

  • 接着使用busybox作为文件系统，配合qemu进行模拟从而启动内核。编译busybox这里也不多说了。这里先使用命令创建文件
1
mkdir -p initramfs/{bin,sbin,proc,sys,dev,etc}
  • 接下来复制busybox并创建符号链接，先将busybox复制到该文件夹的/bin目录下，并进入initramfs/bin目录中
1
2
cp /home/myheart/busybox-1.36.1/busybox initramfs/bin/busybox
cd initramfs/bin
  • 接着将进行创建符号链接操作，并回到initramfs的父目录中
1
2
3
for cmd in $(./busybox --list); do ln -sf busybox $cmd; done
cd ..
cd ..
  • 在内核启动之后，会执行一个init文件，这个了解一下即可，具体是在linux启动流程中会具体介绍，在initramfs这个目录下创建init文件
1
2
3
4
5
6
7
8
cat > initramfs/init << 'EOF'
#!/bin/busybox sh
mount -t proc proc /proc
mount -t sysfs sysfs /sys
mount -t devtmpfs devtmpfs /dev
echo "Welcome to BusyBox Linux!"
exec setsid cttyhack sh
EOF
  • 接着给这个文件赋予可执行权限：
1
chmod +x initramfs/init
  • 接着就是将文件打包为cpio文件
1
2
3
cd initramfs
find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../initramfs.cpio.gz
cd ..
  • 然后使用qemu命令直接启动即可，这里我直接创建一个sh文件，就免得总是要输入这么一大串命令：
1
2
3
4
5
6
7
8
# vim qemu.sh
qemu-system-x86_64 \
  -kernel /home/myheart/program/my_module/bzImage \
  -initrd /home/myheart/program/my_module/initramfs.cpio.gz \
  -append "console=ttyS0" \
  -nographic
# chmod +x ./qemu.sh
# ./qemu.sh

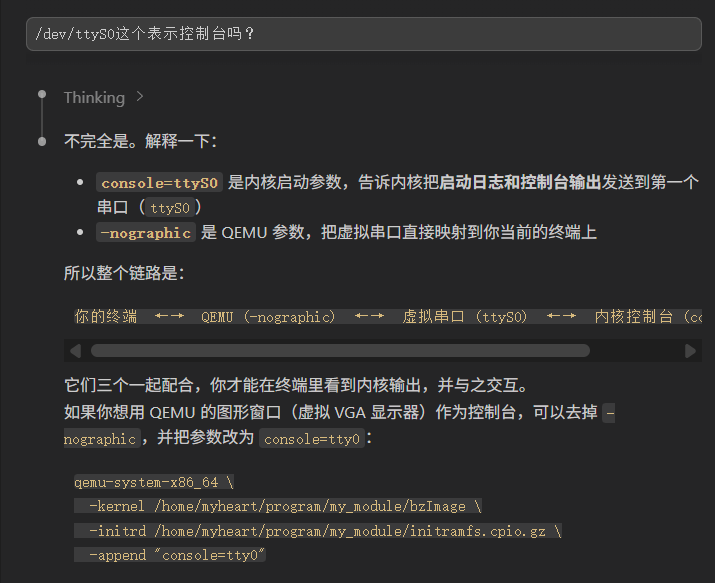

  • 运行之后查看tty，发现是ttyS0，而不是/dev/pts/tty0，所以控制台的环境也解决了。

image-20260523025346163

image-20260523025502549

编译hello_world.ko文件

  • 对于编译内核的时候，gcc编译在引用内核头文件的时候会稍微有点问题，所以我们直接采用写Makefile来构建。
  • 我们直接将上面hello world的代码复制到hello_world.c文件中。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*
 *  hello-1.c - The simplest kernel module.
 */
#include <linux/module.h>       /* Needed by all modules */
#include <linux/kernel.h>       /* Needed for KERN_INFO */

int init_module(void)
{
        printk(KERN_INFO "Hello world 1.\n");

        /*
         * A non 0 return means init_module failed; module can't be loaded.
         */
        return 0;
}

void cleanup_module(void)
{
        printk(KERN_INFO "Goodbye world 1.\n");
}

MODULE_LICENSE("GPL");

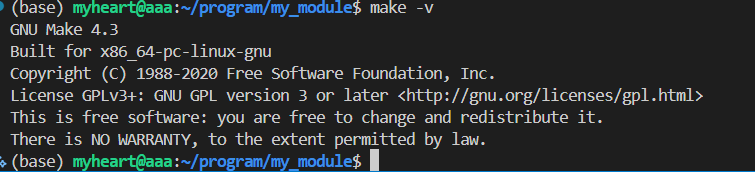

  • 接下来我们要编译该文件，编译内核的时候通常不用gcc命令，而是使用make文件，所以我们要写一个简单的make文件，先确保有make这个程序。

image-20260523030755701

  • 接着创建Makefile文件，并写入这些编译信息：
1
2
3
4
5
6
7
obj-m += hello_world.o

all:
        make -C /home/myheart/program/my_module/linux-5.15.1 M=$(PWD) modules

clean:
        make -C /home/myheart/program/my_module/linux-5.15.1 M=$(PWD) clean

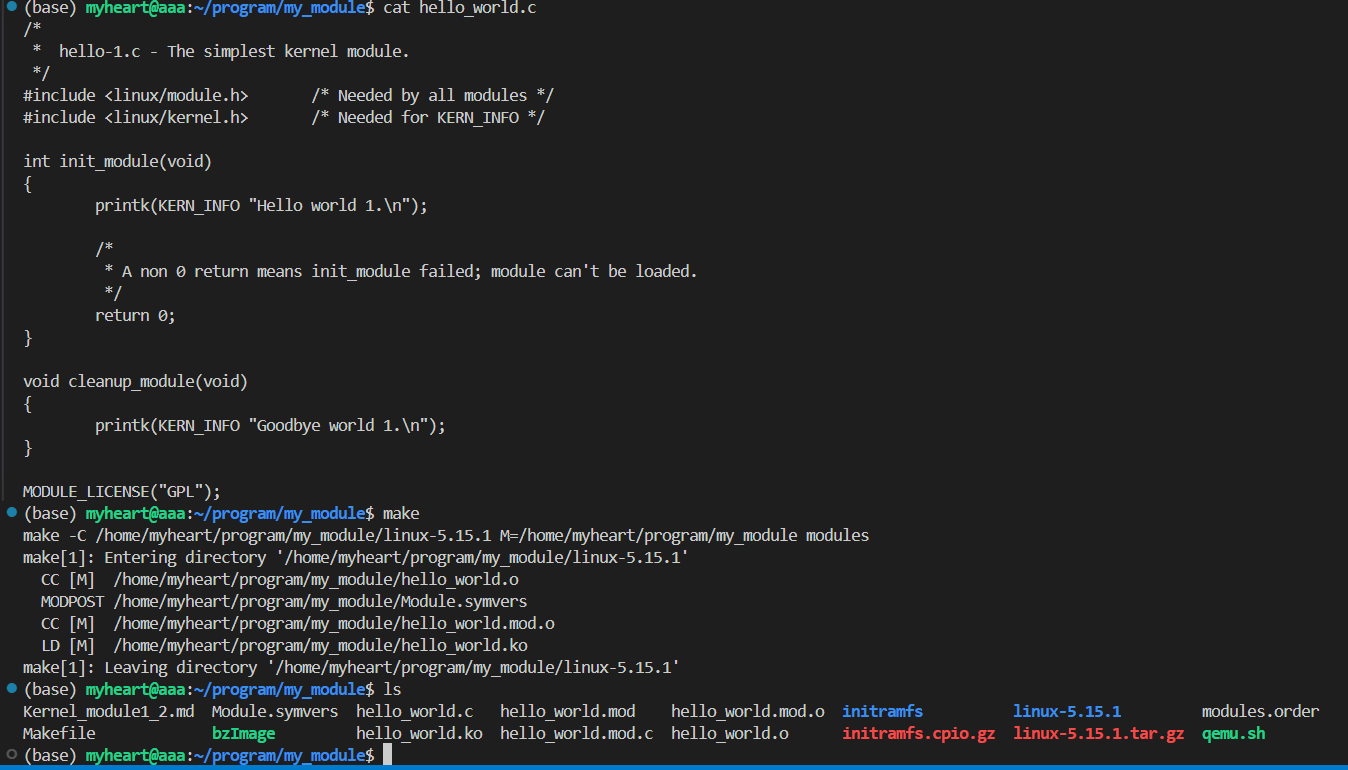

  • 接着输入make命令即可进行编译操作，运行之后就会看到编译好的内核模块文件.ko
1
make

image-20260523031504337

  • 此时我们就可以将编译好的内核模块文件复制一份到initramfs中，然后再重新打包cpio文件。
1
cp ./hello_world.ko ./initramfs/hello_world.ko
  • 重新打包cpio：
1
find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../initramfs.cpio.gz

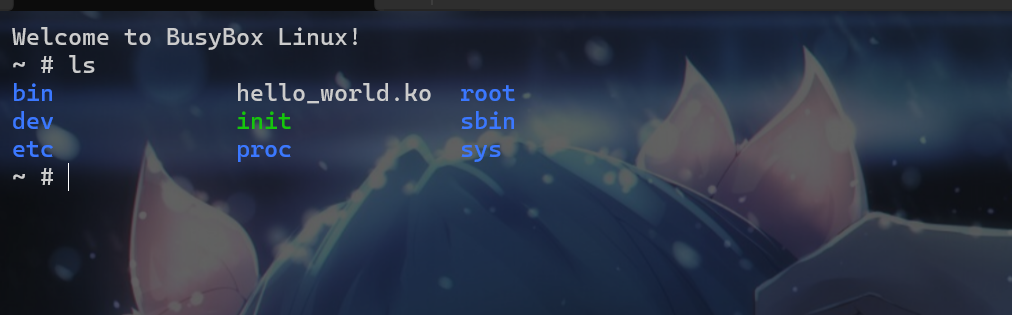

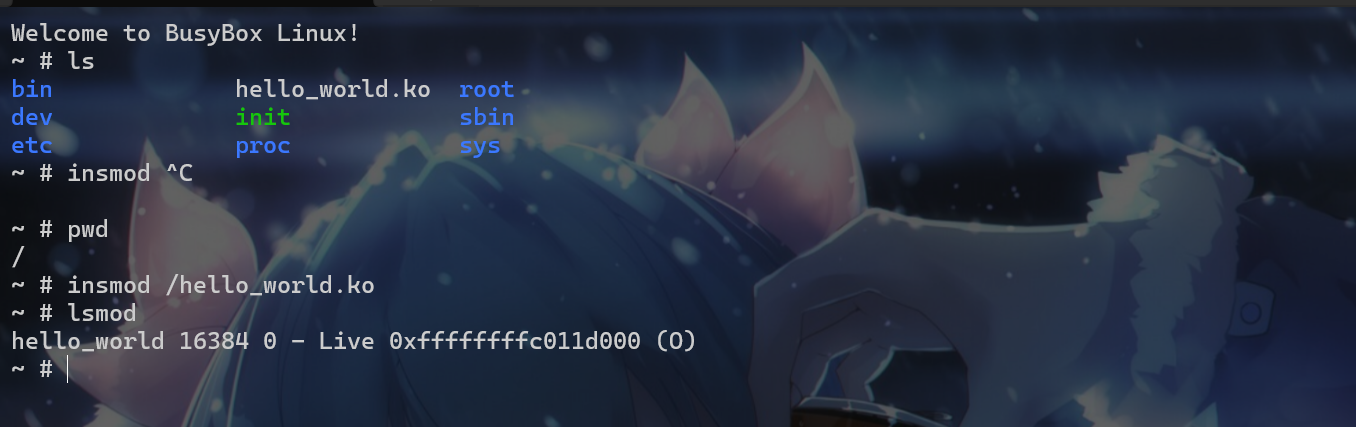

  • 接着再运行qemu.sh脚本，尝试挂载hello_world.ko这个内核模块，可以成功挂载。

image-20260523032415085

image-20260523032512485

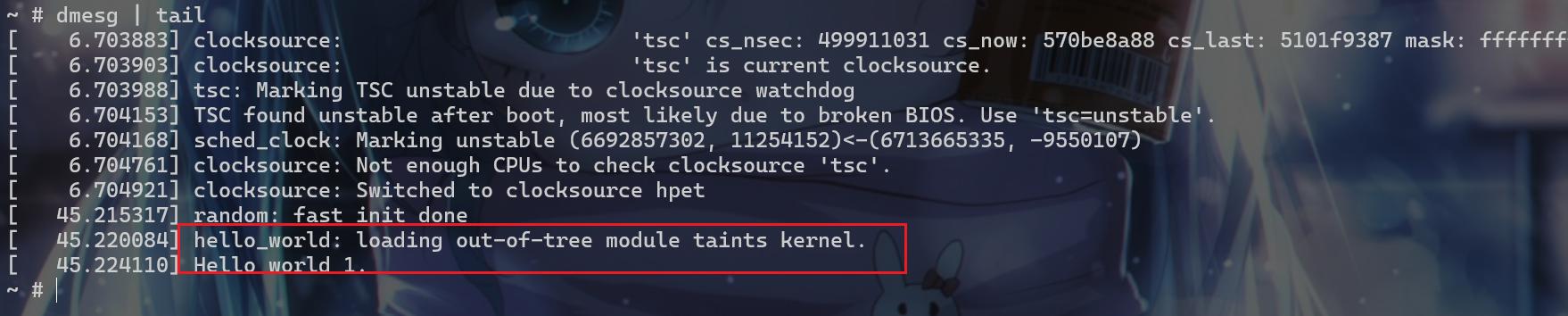

  • 在内核模块中printk，并不会将字符串输出到控制台终端，而是写入内核日志缓冲区。我们可以使用dmesg | tail查看内核日志缓冲区。

image-20260523033032634

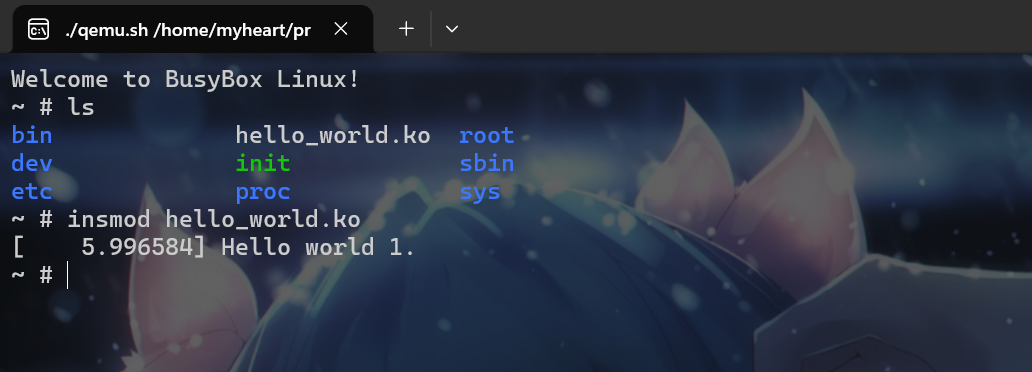

  • 至此，内核模块的环境就已经搭建好了。如果我们想要在控制台中显示Hello world 1.我们需要将printk(KERN_INFO "Hello world 1.\n");替换成printk(KERN_EMERG "Hello world 1.\n");，并重新编译内核文件打包cpio文件，挂载即可。

image-20260523034141518
